そろそろモータードライバーっていうカテゴリがあってもおかしくないような気が...
さて今回作ったモータードライバーは

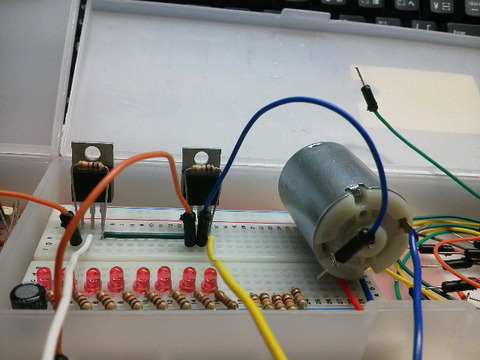

P1050002
ジャン!
これです。
ブレーキはかけられないし電源多いけどFETが2つだけで正転逆転ができるモータードライバーです。
今回は見やすく配線しました。
前にあるLEDとか抵抗とかは気にしないでください。モータードライバーには関係ないものです。
あ、
回路図あればいっか。
Tbridge
こんな感じの回路です。
電源が2つあるのでVccの記号を使うとわかりにくくなりそうだったので電池の記号使いました。
(この記号1.5 Vの乾電池の記号だった気がしますが2celのlipoだと思ってください。)
写真は
オレンジ色の線が信号で、白がVccの+で黄色が-、ブレッドボードにつながってない青線がGND(0 V)です。
名前はTブリッジっていうそうです。
